SP-214 放大 4-20 毫安總輻射表

更新時間:2025-03-13

瀏覽量:152

品牌：APOGEE
型號：SP-214

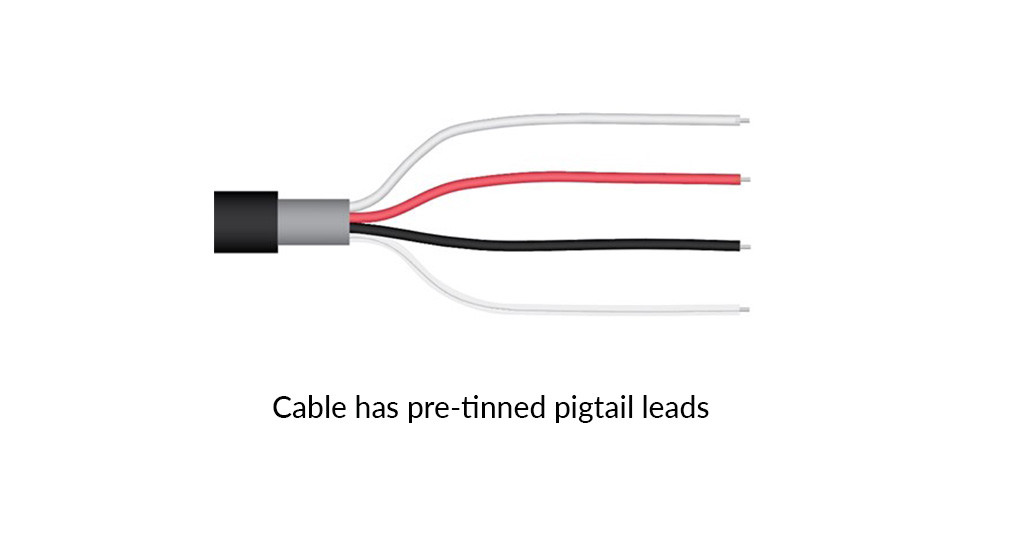

描述：SP-214 是具有 4 至 20 mA 輸出的放大傳感器。該傳感器包含一個硅電池光電二極管，具有堅固、自清潔的傳感器外殼設計，以及采用預鍍錫尾纖引線的高質量電纜端接，可輕松連接到數據記錄器和控制器。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

SP-214 放大 4-20 毫安總輻射表概括：

Apogee型號SP-214日光燈提供4-20 mA輸出，與入射總短波成正比輻射。一個快速和簡單的傳感器功能檢查可以確定使用直流電源和一個電流表。電源傳感器與直流電壓連接正電壓信號到紅線從傳感器的負極(或公極)由傳感器的黑色電線接起。用電流表測量白線(信號輸出)，黑線(信號接地)。將傳感器頭對準光源并進行驗證傳感器提供信號。增加或減少傳感器頭到光源的距離進行驗證信號成比例地變化(隨著距離的增加信號減少，隨著距離的增加信號增加減少距離)。阻斷來自傳感器的所有輻射應迫使傳感器信號為4 mA

SP-214日珥計的校準標準校準系數為125 W m-2 / mA，產生的靈敏度為0.008 mA / W m-2。因此，一個兼容的測量設備(例如，數據記錄儀或控制器)應該具有分辨率至少為0.008 mA，以提供1 W m-2的短波輻射分辨率.

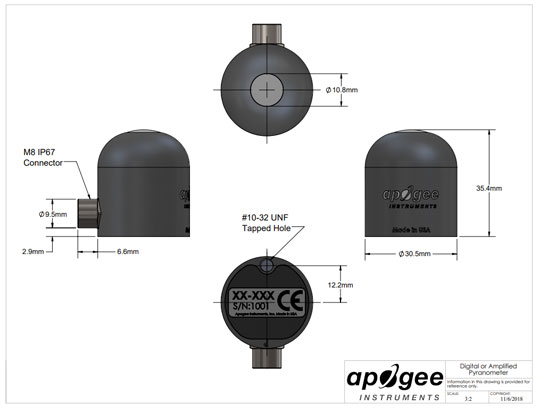

SP-214 圖紙：

alt="" />

SP-214 規則:

ISO 9060:2018	C級（快速反應）
電源供應	7 至 24 伏直流電
電流消耗	最大 22 毫安；2 毫安靜態
靈敏度	0.008 毫安/瓦·米ˉ2
校準系數	125 W mˉ2 每 mA（靈敏度的倒數），偏移量為 4 mA
1000 W mˉ2 時的校準不確定度	小于 3%
校準輸出范圍	4 至 20 毫安
測量重復性	小于 1%
不穩定（長期漂移）	每年少于 2%
非線性	小于 1 %（高達 2000 W mˉ2，最大輻射測量為 2000 W mˉ2）
響應時間	小于 1 毫秒
視場	180°
光譜范圍	360 至 1120 nm（響應為最大值 10% 的波長）
定向（余弦）響應	± 5 % 在 75? 天頂角
溫度響應	每攝氏度 0.04 ± 0.04 %
操作環境	-40 至 70 攝氏度；0 至 100 % 相對濕度；可浸沒在深達 30 m 的水中
方面	直徑 30.5 毫米，高度 37 毫米
電纜	5 m 屏蔽雙絞線，帶 TPR 護套（高防水性、高紫外線穩定性、寒冷條件下的靈活性），可提供額外電纜
質量（帶 5 m 電纜）	140 克
保修單	4 年材料和工藝缺陷
制造地	美國制造
