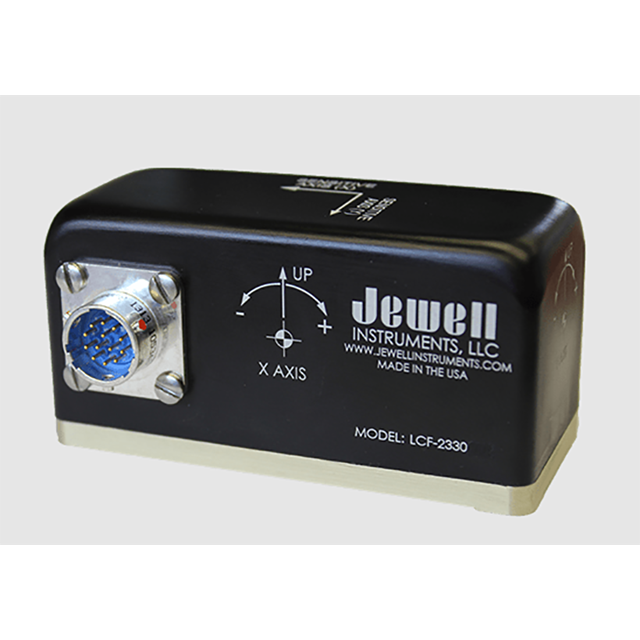

美國Jewell LCF-2330 雙軸模擬測斜儀

更新時間:2025-11-08

瀏覽量:485

品牌：美國Jewell
型號：LCF-2330
描述：Jewell LCF-2330 系列傾角儀是堅固耐用、高精度 LCF 系列的雙軸版本。LCF-2330 的設計經過優化，以小巧方便的封裝為需要緊湊型雙軸解決方案的應用提供 Jewell 堅固耐用、流體...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell LCF-2330 雙軸模擬測斜儀描述：

數據表  LCF-2330C 外形圖  LCF-2330P 外形圖  CF-2330法蘭底座外形圖

Jewell LCF-2330 系列傾角儀是堅固耐用、高精度 LCF 系列的雙軸版本。LCF-2330 的設計經過優化，以小巧方便的封裝為需要緊湊型雙軸解決方案的應用提供 Jewell 堅固耐用、流體阻尼、彎曲懸架、伺服技術的高精度和可重復性。該產品有多種選項可供選擇，包括法蘭底座、公制螺紋和溫度傳感器，可以根據您的個人需求進行定制。

產品規格：LCF-2330：±5V 輸出

輸入范圍（°）	±3.0	±5.0	±14.5	±30.0	±90.0
滿量程輸出（VDC，滿量程輸出 ±5%）¹	±5	±5	±5	±5	±5
非線性度（%滿量程輸出最大值）²	0.05	0.05	0.02	0.02	0.05
比例因子（伏特/g，標稱值）	286.5	95.54	20.0	10.0	5.0
比例因子溫度靈敏度（PPM/°C 最大值）	200	100	100	100	100
帶寬（-3dB，Hz，標稱值）	3.0	3.0	30.0	30.0	30.0
橫向軸錯位（° 最大值）	0.25	0.50	0.50	0.50	0.50
0° 輸出（伏特范圍）	±0.75	±0.25	±0.075	±0.05	±0.05
0° 輸出溫度靈敏度（伏特/°C 最大值）	0.015	0.005	0.001	0.0005	0.0003
分辨率和閾值（μ）³	1	1	1	1	1

軸數	2
輸入電壓范圍（VDC）	±12 至 ±18
輸入電流（mA，最大值）	30
噪聲（Vrms，最大值）	0.002
輸出阻抗（Ω，標稱值）	100

工作溫度范圍	-40°C 至 +80°C
存儲溫度范圍	-60°C 至 +90°C
振動	20 grms
沖擊	1000g，1 毫秒，半正弦
密封	IP65

產品規格：LCF-2330-LC：4-20mA 輸出

輸入范圍（°）	±1.0	±3.0	±14.5	±30.0	±90.0
滿量程輸出（mA ±1%）¹	4-20	4-20	4-20	4-20	4-20
非線性度（%FRO 最大值）²	0.05	0.05	0.02	0.03	0.04
比例因子（mA/g，標稱值）	458.4	152.9	31.95	16.0	8.0
比例因子溫度靈敏度（PPM/°C 最大值）	300	300	100	100	100
帶寬（-3dB，Hz，標稱值）	0.5	2	15	20	30
橫向軸不對準度（° 最大值）	±0.50	±0.50	±0.50	±0.50	±0.50
0°輸出（mA）	12 ±0.6	12 ±0.6	12 ±0.3	12 ±0.3	12 ±0.3
0°輸出溫度靈敏度（伏特/°C 最大值）	0.024	0.009	0.002	0.001	0.001
分辨率與閾值（μ）³	1	1	1	1	1

軸數	2
輸入電壓范圍（VDC）	20 至 30
輸入電流（mA，最大值）	90
噪聲（Vrms，最大值）	0.01

工作溫度范圍	-40°C 至 +80°C
極限溫度范圍	-60°C 至 +90°C
振動	20 克均方根
沖擊	1000g，1 毫秒，半正弦波
密封	IP65

重量	10盎司
尺寸	2.03 × 3.63 × 2.1英寸
特性	? ±1° 至 ±90° 輸入全范圍 ? 微弧度分辨率 ? 可選內置溫度傳感器 ? ±5 Vdc 輸出、4 - 20mA 輸出或 0 - 5V 輸出 ? 0° 輸出溫度穩定性 ? 可提供 RoHS 合規性
應用	? 雷達與天線調平 ? 武器平臺調平 ? 駁船和海上平臺控制 ? 偏差測量 ? 二軸機床調平 ? 橋梁結構監測 ? 潛水器控制反饋 ? 海上平臺穩定性 ? 生產/制造工藝 ? 航空航天工業設備
