IS6-D-IR 7Z02490 積分球

更新時間:2025-03-13

瀏覽量:162

品牌：OPHIR
型號：IS6-D-IR
描述：IS6-D-IR 是一個 6 英寸積分球（內部 5.3 英寸），帶有用于發散 (D) 光束的鍺檢測器。IS6-D-IR 配備紅外探測器，校準范圍為 700 至 1800nm，可測量高達 30W 的功率...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

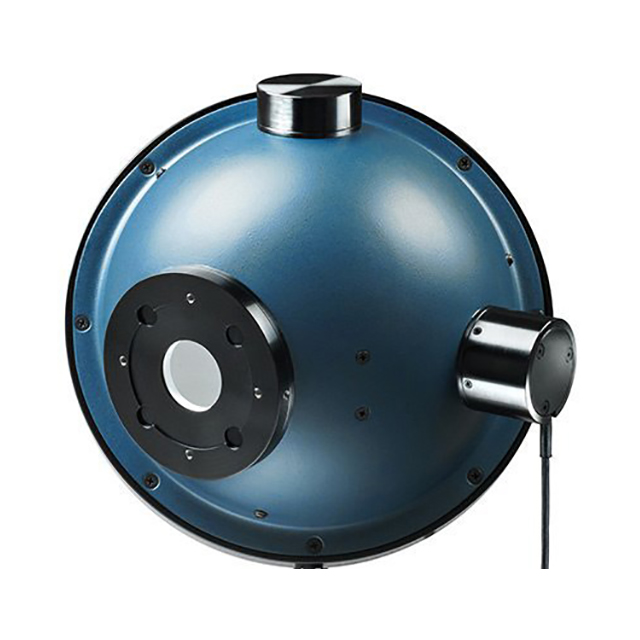

IS6-D-IR 積分球概述：

用戶手冊

IS6-D-IR 是一個 6 英寸積分球（內部 5.3 英寸），帶有用于發散 (D) 光束的鍺檢測器。IS6-D-IR 配備紅外探測器，校準范圍為 700 至 1800nm，可測量高達 30W 的功率。

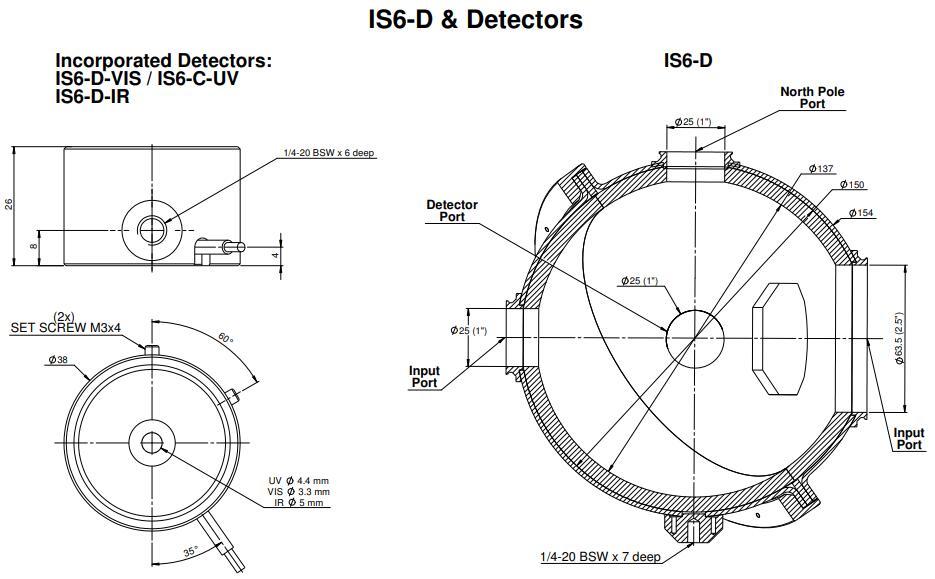

IS6-D-IR 積分球圖紙：

主要參數：

光圈	?26mm
光譜范圍	700-1800nm
功率范圍	20μW-30W
尺寸	?154（毫米）
最大脈沖能量	0.3毫焦
最大平均功率密度	1 kw/cm2
最大平均功率	30W
最大光束發散	±60度
對光束發散的敏感性	±3%

問題歸納：

誤差和總誤差的組合

Ophir 公布的精度和校準誤差通常為 2 Sigma 或 K=2 誤差，或者使用基于保護帶的公認統計分析。這意味著統計上在95% 的情況下，測量的系統誤差不會超過規定的誤差。如果規定誤差為 ±3%，則在 95% 的情況下，誤差不會高于 3%，而在 99% 的情況下，誤差不會高于 4%。在很壞的情況下，總的預期誤差是各種貢獻誤差的總和。

如果傳感器被送去重新校準，那么大量傳感器可能會顯示第一次和第二次校準之間的差異大于規定的誤差。這是因為第一次校準傳感器時，誤差可能是-2%，第二次是+2%。兩次，傳感器都在規定的 ±3% 誤差范圍內，但會顯示 4% 的前后變化。

如果在小于70% 的最大功率或脈沖率下工作，則可以假設線性誤差是隨機的，如果光束不大于孔徑的 1/4 并且居中，則可以忽略均勻性誤差。在這種情況下，可以使用誤差的統計組合來計算預期的總誤差。
