產品介紹
數據表

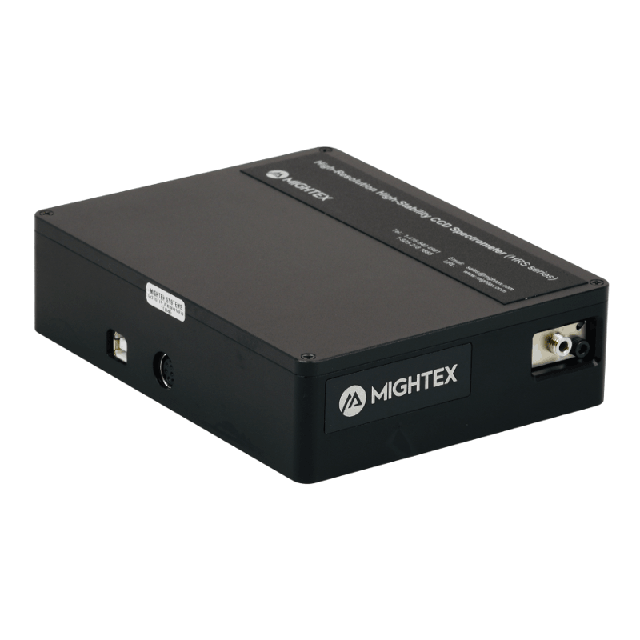

緊湊型CCD光譜儀廣泛應用于過程控制、環境監測和科學研究應用。Mightex HRS 系列緊湊型 CCD 光譜儀采用高分辨率 100mm Czerny-Turner 光學平臺和東芝 3648 晶片 CCD 陣列。優化的光路可產生高光譜分辨率和高光收集效率。
波長和振幅穩定性通常是許多光譜儀應用的關鍵要求。HRS系列光譜儀中的所有光學元件都直接安裝在一體式底座上，無需使用螺釘。箱體外殼結構進一步增加了底座的剛度。專有的安裝方法確保了隨時間和溫度變化而具有高度的穩定性。
光譜儀通過SMA連接器端口接收輸入。通常使用光纖跳線將光傳輸到光譜儀中。但是，也可以通過輸入狹縫將輸入光直接發送到光譜儀中。輸入端口是可互換的，因此可以使用具有不同狹縫尺寸（或不帶狹縫）的端口。請注意，更改輸入端口后需要進行波長校準。
16位DAC用于將來自CCD陣列的模擬信號轉換為數字流。電子硬件還包括觸發輸入和四個可編程數字 I/O，用于與光源等其他設備連接。光譜儀通過USB2.0接口進行控制，該接口還提供操作光譜儀所需的所有電力。
標準軟件包包括功能齊全的 PC 軟件以及用于進一步軟件開發的軟件開發套件 （SDK）。軟件包中還提供了低級USB協議，支持基于嵌入式系統的應用。
特點
溫度和長期穩定性
客戶可互換狹縫 * 帶 SMA 連接器的光纖輸入
UV/VIS/NIR （200~1050nm），亞納米分辨率
外部觸發器和 GPIO
用于 OEM 的SDK * USB2.0 數據和電源，無需外部電源 * LabView 支持
嵌入式系統的 USB 協議
應用
實驗室研究
過程控制
環境監測
| 參數 | 規范 | 單位 | ||||
| 型號 | HRS-UV1-025 | HRS-VIS-025 | HRS-NIR-025 | HRS-IR1-025 | HRS-BD1-025 | |
| 光學平臺 | f/4，車爾尼-特納 | - | ||||
| 焦距 | 100 | mm | ||||
| 波長范圍 | 200 ~ 400 | 390~780 | 600 ~ 1,000 | 700~870 | 300 ~ 1,050 | nm |
| 分辨率* | 0.25 | 0.4 | 0.5 | 0.2 | 0.9 | nm |
| 訂單排序過濾器 | Longpass | Longpass | Longpass | Longpass | 空間變量濾波器 | - |
| 入口狹縫 | 5、10、25、50、100、200 或無縫 | μm | ||||
| 輸入光纖連接器 | SMA 905型 | - | ||||
| 輸入光纖 NA | 0.22 | - | ||||
| 探測器 | 東芝TCD1304AP線性CCD陣列 | - | ||||
| 像素數 | 3648 | - | ||||
| 像素大小 | 8×200 | μm | ||||
| 像素阱深度 | 100000 | 電子 | ||||
| 信噪比 | 1,000：1（滿量程） | - | ||||
| A/D 分辨率 | 16 | bit | ||||
| 積分時間 | 0.1 到 6,500 | ms | ||||
| 幀速率 | 最多 138 | 轉數快 | ||||
| 通用氧化奧 | 4 個可編程數字 I/O | - | ||||
| 觸發輸入 | 是的 | - | ||||
| PC接口 | USB 2.0接口 | - | ||||
| 觸發器/GPIO接口 | DIN8 | - | ||||
| PC操作系統 | 視窗 2000/XP/Vista/7/8/10 | - | ||||
| 功耗 | 300（5V時） | mA | ||||
| 尺寸 | 約138×108×37 | mm | ||||
| 重量 | 510 | g | ||||
| 狹縫寬度(μm) | 5 | 10 | 25 | 50 | 100 | 200 |
| HRS-UV1-xxx | 0.15 | 0.2 | 0.25 | 0.45 | 0.85 | 1.65 |
| HRS-VIS-xxx | 0.25 | 0.3 | 0.4 | 0.8 | 2 | 4.8 |
| HRS-NIR-xxx | 0.25 | 0.3 | 0.5 | 0.9 | 2.1 | 4.9 |
| HRS-IR1-xxx | 0.12 | 0.15 | 0.2 | 0.38 | 0.9 | 2.1 |
| HRS-BD1-xxx | 0.5 | 0.6 | 0.9 | 1.7 | 4.1 | 9.7 |
