DLPVA低頻電壓放大器系列

更新時間:2025-03-13

瀏覽量:178

品牌：FEMTO
型號：DLPVA
描述：EMTO電壓放大器具有直流放大器性能的精度。因此，即使是100dB增益值也適用于直流耦合，不需要永遠的偏移電壓的調整。...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

DLPVA低頻電壓放大器系列-特征

可調增益高達 100 dB (x 100,000)
帶寬 DC 至 100 kHz
帶寬 DC 至 100 kHz
輸入阻抗高達 1 TΩ
最小直流漂移僅為 0.5 μV/°C
最小輸入噪聲僅為 0.4 nV/√Hz
直接在設備上或通過數字接口設置選項

低失調漂移

失調電壓的溫度漂移是直流電壓放大器的關鍵質量特性之一。FEMTO 電壓放大器具有出色的直流特性和 0.5 μV/°C 的最小漂移。因此，即使具有 100 dB 增益和 DC 耦合，也不需要不斷調整失調電壓。

與增益無關的帶寬

理想的增益可調放大器的帶寬與實際選擇的增益無關。這在測量快速信號和脈沖時很重要。即使在最高增益設置下，DLPVA 放大器的帶寬也保持不變。

多種設置選項

使用設備上的開關可以輕松進行放大、帶寬、耦合類型等所有設置，所選放大由 LED 顯示。或者，所有重要參數也可以通過數字接口設置，例如使用 PC。

使用靈活

各種 DLPVA 模型在用于各種應用時具有高度的靈活性。我們的客戶可以在具有非平衡 BNC 輸入或用于浮動測量的實際差分輸入的放大器之間進行選擇。為了更好地適應不同的信號源，我們提供具有雙極輸入級和高達 1 MΩ 輸入阻抗的型號，以及具有 1 TΩ FET 輸入的設備，從而可以對來自極高阻抗信號源的信號進行無損測量。最后，輸入噪聲僅為 0.4 nV/√Hz 的 DLPVA-100-BUN-S 是低噪聲交流測量的完美解決方案。

應用程序

高達 100 kHz 的低噪聲測量
通用低頻放大器
自動化測量
工業傳感器
探測器前置放大器
綜合測量系統

模型	DLPVA -100-BUN-S	DLPVA -100-BLN-S	DLPVA -100-BS	DLPVA -100-BD	DLPVA -100-FS	DLPVA -100-FD
入門級	不平衡的，雙極性的	不平衡的，雙極性的	不平衡的，雙極性的	差分，雙極	不平衡場效應管	差分，場效應管
入口	1kΩ, BNC	1MΩ, BNC	1MΩ, BNC	1MΩ ^, Lemo®	1TΩ, BNC	1 TΩ，雷莫^®
下限頻率_	1.5Hz （僅限交流電）	直流/ 1.5Hz	直流/ 1.5Hz	直流/ 1.5Hz	直流/ 1.5Hz	直流/ 1.5Hz
上限頻率[ kHz ]	1/100	1/100	1/100	1/100	1/100	1/100
增益 [分貝]	40/60/ 80/100	40/60/ 80/100	20/40/ 60/80	20/40/ 60/80	20/40/ 60/80	20/40/ 60/80
輸入電壓噪聲[nV/√Hz]	0.4	0.7	2.4	3.6	5.5	6.9
輸入電壓漂移 [μV/°C]	-	0.5	0.7	0.7	1.3	1.3
共模抑制	-	-	-	最大 120dB	-	最大 120dB
數據表	291KB	285KB	299KB	300KB
出口	<100Ω，BNC，設計用于 >10kΩ 的負載
輸出電壓	±10V（@100kΩ 負載）
控制界面	光耦合器保護數字輸入，兼容 TTL/CMOS

偏移量可通過微調器和外部控制電壓進行調節。所選增益的 LED 顯示。輸出短路保護。電源電壓 ±15 V，通過 3 針 Lemo ®插座。包括一個合適的插頭。具有差分輸入級的型號還提供合適的輸入連接器。可選配PS-15系列電源。有關更多詳細信息，請參見數據表。

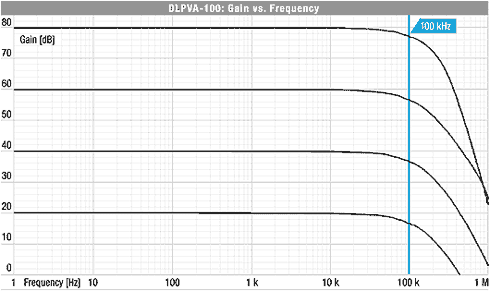

取決于所選增益的典型頻率行為
