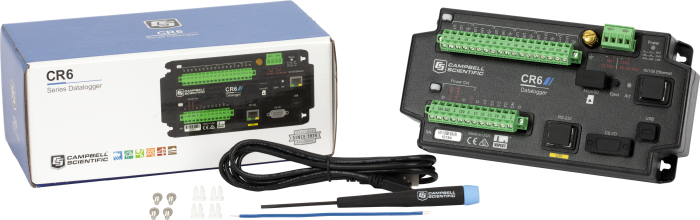

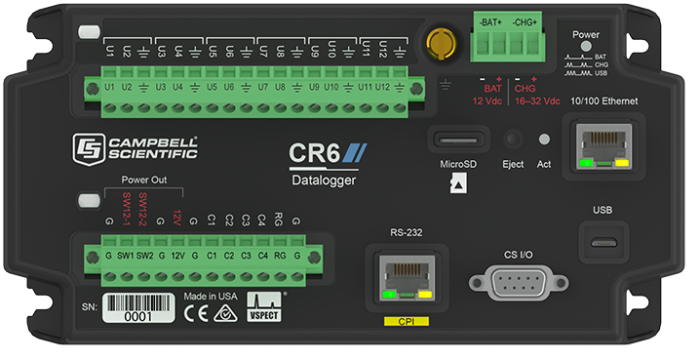

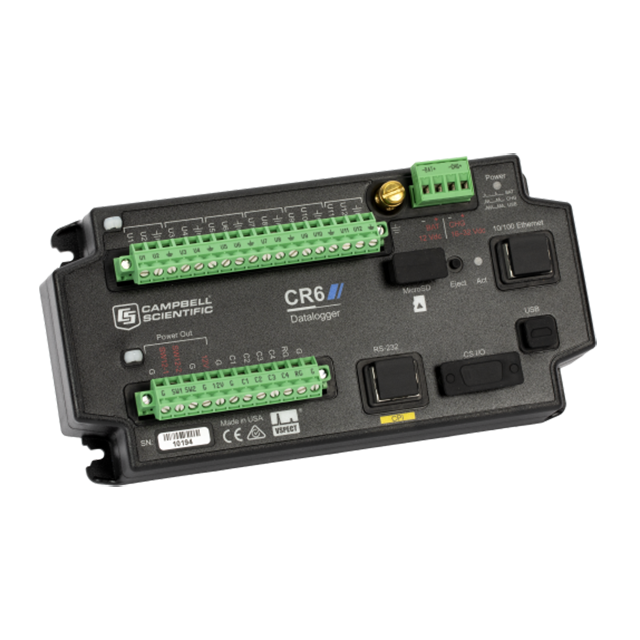

CR6 測量和控制數據記錄器

更新時間:2025-03-13

瀏覽量:200

品牌：美國Campbell
型號：CR6
描述：CR6測量和控制數據記錄器是數據采集系統的強大核心組件。CR6數據記錄器提供快速通信、低功率要求、內置USB、緊湊的尺寸以及高模擬輸入精度和分辨率。它使用通用（U）端子，可以連接到幾乎任何模擬、數字或...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

CR6 測量和控制數據記錄器描述：

用戶手冊 入門指南

CR6 測量和控制數據記錄器是數據采集系統的強大核心組件。CR6 數據記錄器提供快速通信、低功耗要求、內置 USB、緊湊的尺寸以及高模擬輸入精度和分辨率。它使用通用 (U) 端子允許連接到幾乎任何傳感器——模擬、數字或智能。這種多用途數據記錄器還能夠進行靜態振弦測量。

CR6 幾乎可以測量任何具有電響應的傳感器，驅動直接通信和電信，將數據簡化為統計值，執行計算并控制外部設備。測量完成后，數據存儲在板載非易失性存儲器中，等待傳輸到計算機。因為大多數應用程序不需要記錄每個測量值，所以程序通常將多個測量值組合成計算或統計摘要，例如平均值和標準偏差。

通訊選項

CR6-WIFI 選項

CR6-WIFI 是短距離無線 IP 通信的理想解決方案。

使用支持 Wi-Fi 的設備和我們免費的 LoggerLink 移動應用程序，您可以無線連接到 CR6-WIFI。CR6-WIFI 出廠配置為 Wi-Fi 接入點。或者，可以將 CR6-WIFI 配置為加入具有標準或企業 (EAP) 安全性的現有 Wi-Fi 網絡。

CR6-RF407 選項

CR6-RF407 是中程、免許可證無線電通信的理想選擇。

這種 900 MHz、250 mW 跳頻擴頻無線電選項可以使用隨附的 RF407 無線電加入其他數據記錄器的高速“網狀拓撲”無線電網絡。

CR6-RF412 選項

CR6-RF412 是中程、免許可證無線電通信的理想選擇。

這款 922 GHz、250 mW 跳頻擴頻無線電主要設計用于澳大利亞和新西蘭的無執照操作，可以使用隨附的 RF412 無線電加入其他數據記錄器的高速“網狀拓撲”無線電網絡。

CR6-RF422 選項

CR6-RF422 是中短程、免許可證無線電通信的理想選擇。

在歐盟使用的這個 868 MHz、25 mW 無線電選項包括先聽后說 (LBT) 和自適應頻率捷變 (AFA)。它可以使用隨附的 RF422 無線電加入其他數據記錄器的高速“網狀拓撲”無線電網絡。

CR6-RF452 選項

CR6-RF452 通常用于遠程、免許可證無線電通信。

借助這個內部 900 MHz、1 W、跳頻擴頻無線電選項，CR6-RF452 可以成為“星形拓撲”網絡的一部分，在該網絡中，所有 RF 流量都通過主設備返回。它可以在網絡中與其他使用 RF450 或 RF451 無線電的設備一起工作。CR6-RF452 可以配置為主設備、中繼器或遠程設備，并且可以在惡劣的 RF 環境中相距數英里。

CR6 測量和控制數據記錄器優勢與特點：

可在極端環境下運行，標準工作范圍為 -40° 至 +70°C，擴展工作范圍為 -55° 至 +85°C

直接連接到計算機的 USB 端口

U 終端可配置為您想要的：模擬或數字、輸入或輸出

使用VSPECT®光譜分析技術，支持靜態振弦測量

通過高分辨率測量（至 0.05 μV，24 位 Adc）區分數據值的微小變化

包含一個板載 CPI 端口，用于托管 Campbell 傳感器和分布式模塊 (CDM)

通過 10/100 以太網 RJ-45 或 USB 以太網（虛擬以太網）直接連接到以太網

包括用于擴展內存要求的 microSD 卡驅動器

通過 SDI-12、RS-232 和/或 RS-485 提供簡單的串行傳感器集成和測量

支持完整的 PakBus ®網絡

包括一個嵌入式網頁，可通過網絡瀏覽器直接連接

CR6 測量和控制數據記錄器規格：

工作溫度范圍	? -40° 至 +70°C（標準） ? -55° 至 +85°C（擴展） ? 非冷凝環境
最大掃描速率	1000赫茲
案例材料	高抗沖擊聚碳酸酯和抗紫外線TPE，回收代碼7
模擬輸入	多達 12 個單端或 6 個差分（CR6 有 12 個通用 [U] 和 4 個控制 [C] 端子，可以針對各種功能進行編程。模擬輸入、開關激勵和數字端口的數量假設所有端口配置相同。）
通用輸入	12 個單獨配置的模擬或數字功能輸入
脈沖計數器	16（C1 至 C4 和 U1 至 U12）
通訊端口	? 以太網 ? USB 微型 B ? CS輸入/輸出 ? RS-485 ? RS-422 ? 消費物價指數 ? SDI-12
數據存儲端口	微型SD卡
開關 12 伏	2個終端
數字輸入輸出	16 個端子（C1 至 C4、U1 至 U12）可配置為數字輸入和輸出。對于某些功能，端子可成對配置為 5 V 或 3.3 V 邏輯。
輸入限制	±5伏
模擬電壓精度	? 精度規格不包括傳感器或測量噪聲。 ? ±（測量值的 0.04% + 偏移量）在 0° 至 40°C ? ±（測量值的 0.06% + 偏移量）在 -40° 至 +70°C 時 ? ±（測量值的 0.08% + 偏移量）在 -55° 至 +85°C（擴展溫度范圍）
模數轉換器	24 位
電源要求	? 充電器輸入 (CHG) 為 16 至 32 Vdc（最大 20°C 時電流限制為 12 Vdc 至 1.2 A。） ? 10 至 16 Vdc 用于電池輸入 (BAT)（20°C 時最大電流限制為 12 Vdc 至 2.5 A。）
實時時鐘精度	±3 分鐘。每年（可選 GPS 校正至 ±10 μs）
互聯網協議	以太網、PPP、RNDIS、ICMP/Ping、自動 IP (APIPA)、IPv4、IPv6、UDP、TCP、TLS (v1.2)、DNS、DHCP、SLAAC、Telnet、HTTP(S)、SFTP、FTP(S) ), POP3/TLS, NTP, SMTP/TLS, SNMPv3, CS I/O IP, MQTT
通信協議	CPI、PakBus、SDM、SDI-12、Modbus、TCP、DNP3、UDP、NTCIP、NMEA 0183、I2C、SPI 等
用于 CPU 使用和最終存儲的電池供電 SRAM	4MB
數據存儲	4 MB SRAM + 72 MB 閃存（使用可移動 microSD 閃存卡可將存儲擴展至 16 GB。）
空閑電流消耗，平均	? 假定BAT端子為 12 Vdc；如果使用CHG端子，則增加 2 mA 。 ? < 1 毫安
有源電流消耗，平均	? 假定BAT端子為 12 Vdc；如果使用CHG端子，則增加 2 mA 。 ? 3 毫安（1 赫茲掃描） ? 67 毫安（20 赫茲掃描）
靜態振弦測量	支持
尺寸	21.0 x 10.2 x 5.6 厘米（8.3 x 4.0 x 2.2 英寸）電纜和引線需要額外的間隙。
重量	0.42 至 0.52 千克（0.92 至 1.15 磅）取決于所選的通信選項
CR6-RF407 選項
收音機類型	跳頻擴頻 (FHSS)
輸出功率	5 至 250 mW（用戶可選擇）
頻率	902 至 928 MHz（美國、加拿大）
射頻數據速率	200kbps
接收靈敏度	-101 分貝
天線接頭	RPSMA
空閑電流消耗，平均	12 毫安（@ 12 伏直流電）
有源電流消耗，平均	< 80 毫安（@ 12 伏直流電）
CR6-RF412 選項
收音機類型	跳頻擴頻 (FHSS)
輸出功率	5 至 250 mW（用戶可選擇）
頻率	915 至 928 MHz（澳大利亞、新西蘭）
射頻數據速率	200kbps
接收靈敏度	-101 分貝
天線接頭	RPSMA
空閑電流消耗，平均	12 毫安（@ 12 伏直流電）
有源電流消耗，平均	< 80 毫安（@ 12 伏直流電）
CR6-RF422 選項
收音機類型	跳頻擴頻 (FHSS)
輸出功率	2 至 25 mW（用戶可選擇）
頻率	863 至 870 MHz（歐盟）
射頻數據速率	10kbps
接收靈敏度	-106 分貝
天線接頭	RPSMA
空閑電流消耗，平均	9.5毫安
有源電流消耗，平均	20毫安
CR6-RF427 選項
收音機類型	跳頻擴頻 (FHSS)
輸出功率	5 至 250 mW（用戶可選擇）
頻率	902 至 907.5 MHz/915 至 928 MHz（巴西）
射頻數據速率	200kbps
接收靈敏度	–101 dBm
天線接頭	RPSMA
空閑電流消耗，平均	12 毫安（@ 12 伏直流電）
有源電流消耗，平均	< 80 毫安（@ 12 伏直流電）
CR6-RF452 選項
收音機類型	跳頻擴頻 (FHSS)
輸出功率	10 至 1,000 mW（用戶可選擇）
頻率	902 至 928 兆赫
射頻數據速率	115.2 或 153.6 kbps（可選速度）
接收靈敏度	? -108 dBm 在 115.2 kbps（對于 10 ^-4 BER） ? -103 dBm 在 153.6 kbps（對于 10 ^-4 BER）
射頻連接器	反極性 SMA (RPSMA) 插孔（需要外部天線）
空閑電流消耗，平均	15 毫安（@ 12 伏直流電）
有源電流消耗，平均	650 毫安（@ 12 伏直流電）
CR6-WIFI選項
操作模式	客戶端或接入點
工作頻率/span>	2.4 GHz，20 MHz 帶寬
天線接頭	RPSMA
天線	pn 16005單位增益 (0 dBd)，1/2 wave whip，全向，帶有用于垂直或水平方向的鉸接關節
發射功率	7 至 18 dBm（5 至 63 mW）
