3A-IS 7Z02404 激光測量傳感器

更新時間:2025-03-13

瀏覽量:140

品牌：OPHIR
型號：3A-IS
描述：3A-IS 是積分球光電二極管激光測量傳感器，發散光束可達 +/-40 度。它有一個 12mm 的孔徑，可以測量 1μW 到 3W 的功率。它涵蓋了從 0.35 到 1.1μm 的光譜范圍。該傳感器帶...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

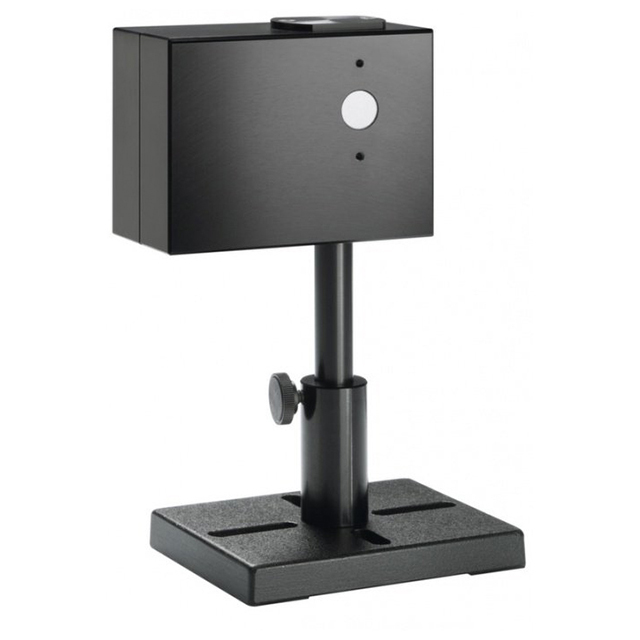

3A-IS 積分球光電二極管激光測量傳感器概述：

3A-IS 是積分球光電二極管激光測量傳感器，發散光束可達 +/-40 度。它有一個 12mm 的孔徑，可以測量 1μW 到 3W 的功率。它涵蓋了從 0.35 到 1.1μm 的光譜范圍。該傳感器帶有一根 1.5 米長的電纜，用于連接到儀表或 PC 接口。

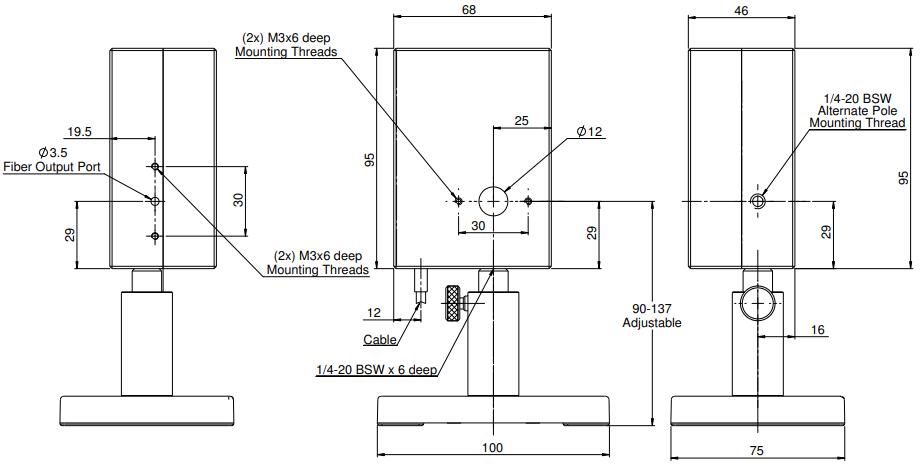

3A-IS 傳感器圖紙：

主要參數：

光圈	?12mm
光譜范圍	350-1100nm
功率范圍	1μW-3W
尺寸	68 長 x 95 寬 x 46 深（毫米）
最大脈沖能量	100微焦
最大平均功率密度	0.2kw/cm2
響應時間	0.2秒
最大平均功率	3W

問題歸納：

積分球傳感器的穩定性是否有特殊問題？

Ophir 積分球傳感器 3A-IS 和 3A-IS-IRG 型在積分球內部有一層白色漫反射涂層。傳感器的靈敏度對涂層的反射率非常敏感。如果涂層吸收增加 1%，就會導致讀數發生 5% 的變化。因此，必須注意不要弄臟或損壞傳感器的白色涂層。此外，每年應對傳感器進行重新校準。

在使用光纖適配器時，如何處理與校準有關的光纖引起的功率損耗？

所有 Ophir 功率計，包括光電二極管功率計，在光纖針端和傳感器之間都有氣隙。在測量光纖發射到空氣中的功率，沒有考慮光纖中存在的任何反射損耗。因此，如果在實際使用中，光纖將無損耗地耦合到另一個元件，則應將損耗添加到讀數中（這些損失通常約為 4%）。
